Die Wasserversorgung Emmen verfügt über eine gut ausgebaute, fortschrittliche Infrastruktur. Durch nachhaltige und gezielte Investitionen hält die WV Emmen mit der fortschreitenden Digitalisierung Schritt, und sichert dadurch die Versorgung mit hochwertigem Trinkwasser auch für zukünftige Generationen.
Pumpwerke der WV Emmen
Die Wasserversorgung Emmen betreibt zwei Grundwasserpumpwerke und zwei Stufenpumpwerke. Das Stufenpumpwerk Sedel dient als Verbundpumpwerk der Wasserversorgung Emmen und der Energie Wasser Luzern zum gegenseitigen Wasserbezug bei Notsituationen.
Grundwasserpumpwerk Schiltwald
Aufgabe
Pumpen des Grundwassers in das Leitungsnetz und zum Reservoir und Stufenpumpwerk Schluchen neu und Schluchen alt.
In Betrieb:
1968
Grösse
Grösstes Pumpwerk der Wasserversorgung Emmen. Anteil an der Gesamtfördermenge pro Jahr: 2'500'000 m3 = 70 %
Technische Daten
Horizontalfilterbrunnen in 14 Metern Tiefe
Brunnendurchmesser: 4 Meter
5 Bohrlochwellenpumpen, 6- stufig
Förderleistung Pumpe 1 – 3 je 5'200 l/min
Förderleistung Pumpe 4 und 5 je 4'900 l/min
Förderhöhe bei konstantem Druck bis max. 133 Meter
Inhalt Druckwindkessel (Druckstossdämpfer) 5'300 l bei max. 16 bar
Pumpen des Trinkwassers in die obere Druckzone zum Reservoir Rippertschwand und Hunghus. Speichern des Wassers für die untere und obere Druckzone.
In Betrieb
1985
Grösse
Grösstes Stufenpumpwerk der Wasserversorgung Emmen.
Technische Daten
2 Vertikale Hochdruckpumpen, 2- stufig
Förderleistung Pumpe 1 und 2 je 6'000 l/min
Förderhöhe bei konstantem Druck bis max. 65 Meter
Inhalt Druckwindkessel (Druckstossdämpfer) 5'000 l bei max. 9 bar
Aufbereitung: Keine, Notentkeimungsanlage für untere und obere Druckzone betriebsbereit vorinstalliert
Fernsteuerung und Überwachung ab Betriebswarte
Objektschutz durch Sicherheitsanlage
Möglichkeit zum Anschluss der Eigenen Notstromanlage bei längerem Stromunterbruch

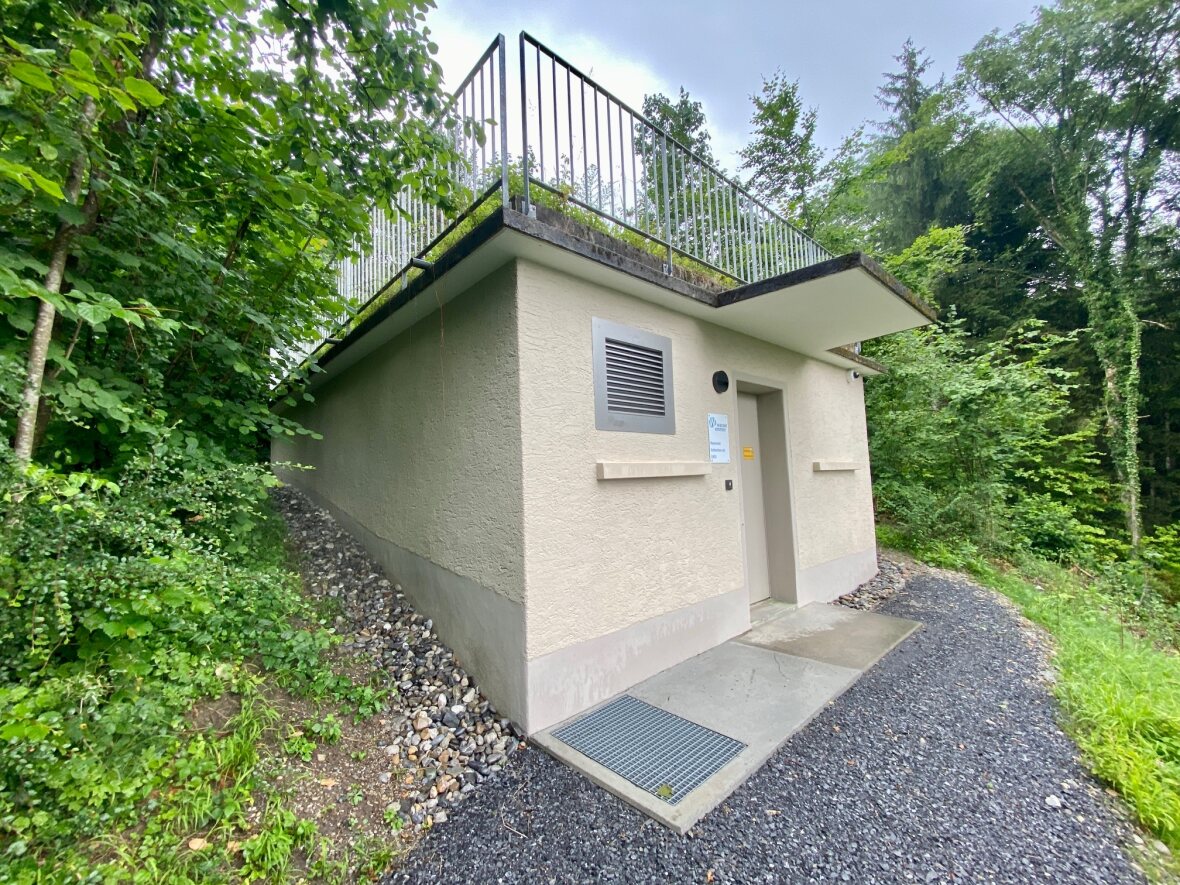

Stufenpumpwerk Heubächli
Aufgabe
Pumpen des Trinkwassers aus der unteren Druckzone in die obere Druckzone zum Reservoir Rippertschwand und Hunghus.
In Betrieb
1986
Grösse
Zweitgrösstes Stufenpumpwerk der Wasserversorgung Emmen.
Technische Daten
2 Horizontale Hochdruckpumpen, 3- stufig
Förderleistung Pumpe 1 und 2 je 3'700 l/min
Förderhöhe bei konstantem Druck bis max. 67 Meter
Inhalt Druckwindkessel (Druckstossdämpfer) für untere Zone 1'500 l bei max. 6 bar, für obere Zone 2'000 l/min bei max. 13 bar
Fernsteuerung und Überwachung ab Betriebswarte
Möglichkeit zum Anschluss der eigenen Motorspritze bei längerem Stromunterbruch
Stufenpumpwerk Sedel
Aufgabe:
Verbund mit der Energie Wasser Luzern (ewl) um in Notsituationen Wasser an die ewl zu liefern oder zu beziehen.
Abgabe Trinkwassers aus der unteren Druckzone an die ewl, Bezug Trinkwasser von der ewl in die untere Druckzone zum Reservoir Schluchen neu und Schluchen alt.
In Betrieb
2006
Grösse
Grösstes Verbundpumpwerk der Wasserversorgung Emmen und der ewl.
Technische Daten
3 Horizontale Hochdruckpumpen
Förderleistung je Pumpe 4'500 l/min
Fernsteuerung und Überwachung ab Betriebswarte ewl
Unterhalt und Betrieb durch die ewl
Reservoire der WV Emmen

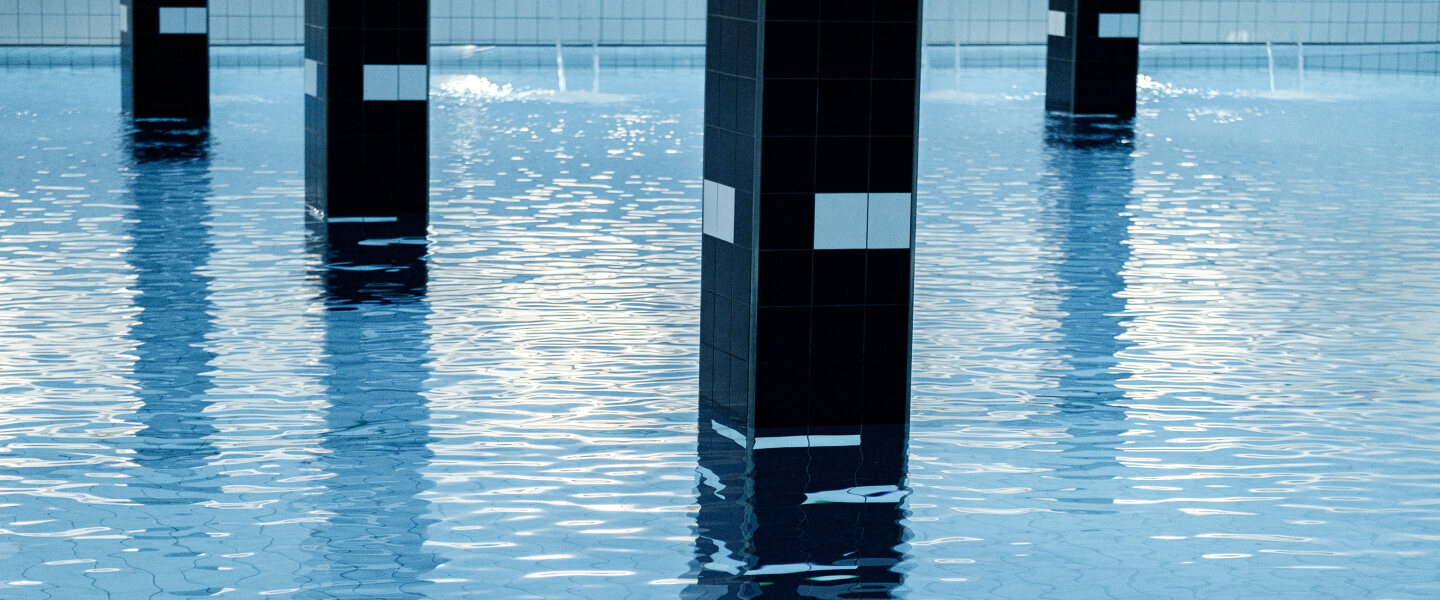

Die vier Wasserspeicher der Wasserversorgung Emmen haben eine Gesamtspeicherkapazität von 17'200 m3.
Reservoir Schluchen neu
Aufgabe
Pumpen des Trinkwassers in die obere Druckzone zum Reservoir Rippertschwand und Hunghus. Speichern des Wassers für die untere und obere Druckzone.
In Betrieb
1985
Grösse
Zweitgrösstes Reservoir der Wasserversorgung Emmen
Technische Daten
2 Speicherkammern mit je 3'000 m3 Fassungsvermögen
Gesamtspeicherkapazität 6’000 m3
Zu- und Abgangsleitungen von 300 bis 600 mm Durchmesser
Aufbereitung: Keine, Notentkeimungsanlage für untere und obere Druckzone betriebsbereit vorinstalliert
Fernsteuerung und Überwachung ab Betriebswarte
Objektschutz durch Sicherheitsanlage
Möglichkeit zum Anschluss der eigenen Notstromanlage bei längerem Stromunterbruch
Reservoir Schluchen alt
Aufgabe
Speichern des Wassers für die untere Druckzone.
In Betrieb
1953
Grösse
Drittgrösstes Reservoir der Wasserversorgung Emmen
Technische Daten Reservoir
2 Speicherkammern mit je 1'100 m3 Fassungsvermögen
Gesamtspeicherkapazität 2’200 m3
Zu- und Abgangsleitungen 250 mm Durchmesser
Fernsteuerung und Überwachung ab Betriebswarte
Objektschutz durch Sicherheitsanlage
Reservoir Rippertschwand
Aufgabe
Speichern des Wassers für die obere Druckzone und der Gemeinde Rothenburg.
In Betrieb
1999
Grösse
Grösstes Reservoir der Wasserversorgung Emmen
Technische Daten Reservoir
2 Speicherkammern mit je 3'500 m3 Fassungsvermögen
Gesamtspeicherkapazität 7’000 m3
Zu- und Abgangsleitungen von 400 bis 500 mm Durchmesser
Fernsteuerung und Überwachung ab Betriebswarte
Objektschutz durch Sicherheitsanlage
Aufbereitung: Keine, Notentkeimungsanlage für die obere Druckzone betriebsbereit vorinstalliert
Reservoir Hunghus
Aufgabe
Speichern des Wassers für die obere Druckzone und der Gemeinde Rothenburg.
In Betrieb
1977
Grösse
Grösstes Reservoir der Wasserversorgung Rothenburg
Technische Daten Reservoir
Gesamtspeicherkapazität von 2’000 m3
Fernsteuerung und Überwachung ab Betriebswarte
Objektschutz durch Sicherheitsanlage
Das Reservoir Hunghus ist im Eigentum der Korporation Rothenburg und wird durch diese betrieben und unterhalten.
Betriebswarte
Aufgabe
Sämtliche Daten der Aussenanlage werden in der Betriebswarte gesammelt und verarbeitet. Die Betriebswarte verfügt über eine eigene unabhängige Notstromversorgung und stellt den Betrieb auch während eines länger anhaltenden Stromunterbuch sicher.
Leitsystem
Rittmeyer
In Betrieb
1972
Führungen Wasserversorgung Emmen
Tauchen Sie in die Welt der Wasserversorgung Emmen ein und erhalten Sie einen exklusiven Einblick hinter die Kulissen unseres Trinkwassersystems. In den imposanten Wasserkammern erfahren Sie von unseren Mitarbeitern, was es braucht, damit wir den Luxus von sauberem Trinkwasser in höchster Qualität jederzeit zur Verfügung haben.
Die Führungen sind für Gruppen ab 8 bis maximal 25 Personen ausgelegt und dauern ca. 60 Minuten. Das Team der Wasserversorgung Emmen freut sich, viele interessierte Besucher*innen, Private und Unternehmen, in unseren Anlagen in Schiltwald, Schluchen und Rippertschwand begrüssen zu dürfen.
Die topografische Lage der Gemeinde Emmen und die verbundenen Leistungsanforderungen an die Trinkwasserrohre haben zur Folge, dass die Gemeinde Emmen in zwei Druckzonen aufgeteilt ist.
Zwei Stufenpumpwerke bilden die Schnittstelle der beiden Druckzonen. Das ausgeklügelte und ausbaubare Leitungssystem verfügt heute mehrheitlich über eine ideale Druckverteilung für die rund 4'500 Anschlüsse. Dies beinhaltet auch die gesamte Zulieferleistung für die Nachbargemeinde Rothenburg.
Die besonders vom Brandschutz geforderten 4 bis 10 bar Leitungsdruck werden beinahe überall erbracht, was einen wesentlichen Sicherheitsfaktor darstelle.
Kenndaten
Leitungslänge Hauptleitungen Ø 100 – 700 mm (Eigentum Gemeinde Emmen): 128,6 km
Anzahl Schieber im Hauptleitungsnetz: 2’416
Anzahl Klappen im Hauptleitungsnetz: 283
Anzahl Hydranten: 676
Haustechnik
Als Haustechnikanlagen werden die Leitungen, Armaturen und weitere technische Einrichtungen ab der Einführung in das Gebäude oder in den Wasserzählerschacht bis zu den Entnahmestellen bezeichnet.
Die Trinkwasser-Installationen im Haus sind nicht direkt Angelegenheit der Wasserversorgung. Diese hat aber eine Aufsichtsfunktion.
Neuerstellungen, Änderungen, Erweiterungen und Reparaturen dürfen nur von Sanitärinstallationsfirmen ausgeführt werden, die über eine Installationsberechtigung verfügen und müssen der Wasserversorgung mittels Wasseranschlussgesuch und Installationsanzeige Formular angezeigt werden.
Zur Hausinstallation gehören sämtliche Installationen ab der Hauseinführung, bestehend aus den Leitungen, Apparaten und Armaturen, die für Ihre Trinkwasserversorgung notwendig sind. Weiter gehört dazu der Wasserzähler, dessen Grösse auf Grund der angeschlossenen Apparate und Armaturen bestimmt wird. Der Wasserzähler bleibt im Eigentum der Wasserversorgung Emmen. Er wird Frühling und Herbst abgelesen.
Erstellen, Änderung und Unterhalt von Hausinstallationen?
Die Kundinnen und Kunden beziehungsweise Inhaberinnen und Inhaber von Haustechnikanlagen erstellen, ändern und unterhalten Einrichtungen auf eigene Kosten. Die Planung, die Erstellung, die Änderung und der Unterhalt von Haustechnikanlagen richten sich nach den Vorschriften des Bundes, des Kantons, der WVE sowie nach den Europäischen Normen und den Richtlinien des SVGW.
Arbeiten an Haustechnikanlagen dürfen nur fachkundige Personen mit einer Installationsberechtigung des SVGW oder Betriebe mit einer in leitender Position vollzeitlich fest angestellten, installationsberechtigten Person vornehmen.
Unternehmungen können mit dem Formular Zertifizierungs-Antrag ihre Installationsberechtigung beim SVGW anfordern und gegebenenfalls die Berechtigung Installationen an Sanitäreinrichtungen auszuführen erhalten.
Installationskontrolle
Arbeiten an Haustechnikanlagen sind vor der Ausführung durch die Installationsberechtigten mit einer Installationsanzeige oder einem Leitungsschema bei der WV Emmen zur Bewilligung zu beantragen. Vor Erhalt einer Installationsbewilligung dürfen keine Installationsarbeiten ausgeführt werden.
Ab wann steht Trinkwasser zur Verfügung?
Sobald die Sanitärfirma die Installationspläne zur Bewilligung eingereicht hat und die Installation mit einer Druckprobe und Schlusskontrolle durch unsere Installationskontrolle abgenommen wurde, wird der Wasserzähler montiert.
